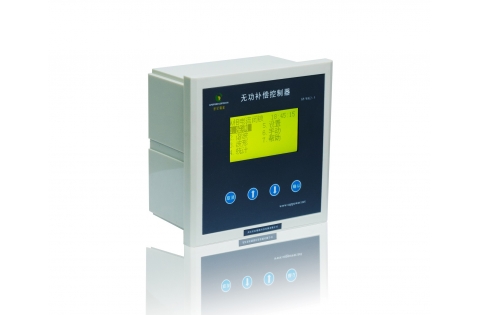

无功补偿控制器(SP-WK2-5) 该无功补偿控制器集全面的三相电量测量、128×64 液晶综合显示、谐波分析、越限控制、开关量输入/输出、动态无功补偿、电能计量、事件记录、通讯于一体。适用于公用变台区、工矿企业、箱变、JP 柜、配电屏、楼宇自动化的动力监控及智能无功补偿系统。 产品说明书

l 历史数据:本设备可记录每日15分钟,90天的历史数据。

l 基本电参数历史数据:L1、L2、L3相电压、电流、零序电流、功率因数、温度、有功功率、无功功率、有功电度、无功电度。

l 统计数据:L1、L2、L3相电压、电流、功率因数、有功功率、无功功率、总有功功率、总无功功率和总功率因数地最大值/最小值及出现时间;L1、L2、L3相电压谐波越上限累计时间;L1、L2、L3相电压缺相时间。

l 停电次数:日运行时间(供电可靠率);电压最大不平衡率;电容器投切次数及发生时刻和投运时间。

l 实时数据:L1、L2、L3相电压、电流、功率因数、有功功率、无功功率、谐波电压、谐波电流、零序电流;总有功电量(累计);总无功电量(累计)。温度、频率、电容器容值、电容工作状态;开入、开出状态。

l 工作电压:AC 220V±10%  50Hz ± 5%;

l 取样电压:AC 三相四线220V±20%  50Hz ± 5%;

l 取样电流:AC 三相0~5A ;

l 输出路数:16路;

l 输出电平:直流电压DC12V,共正极;

l 本机功耗:≤12VA;

l 测量精度:电压:0.3%    电流:0.3%   功率因数:0.5%   有功功率:0.5%

l 无功功率:0.5%;

l 测量功率因数:滞后0.20~超前(-)0.200;

l 测量谐波:数字及柱状图方式显示;

l 测量有功功率:0~99.9kW(分相);

l 测量无功功率:0~99.9kvar(分相);

l 测量有功电度:0~99999.99kWh;

l 测量无功电度:0~99999.99kvarh;

l 通讯接口数据:RS-485;

l 通讯口1:用于远程终端数据采集;

l 模式:RS-485/RS-232(可定制);

l 波特率:2400、4800、9600、19200、38400、57600

l 环境温度:-25℃ ~ +55℃;

l 海拨高度:不超过2000m;

l 大气条件:空气湿度不超过90%;

l 环境条件:介质无导电尘埃;
