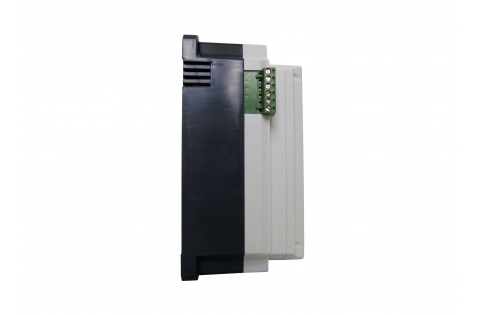

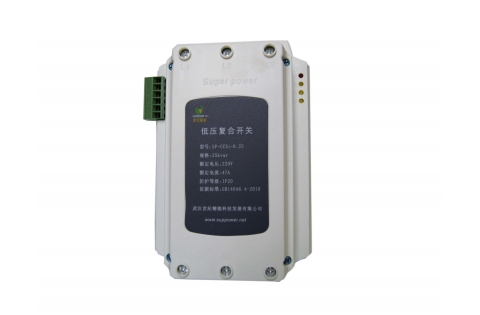

低压复合开关(SP-CCS1) SP-CCS1型系列低压复合开关是针对可控硅和交流接触器在低压无功补偿应用方面存在的缺陷而研制开发的一种电容器投切开关,适用于低压无功补偿电容器的投切控制,是目前替换交流接触器的最合适的选择。低压复合开关基本工作原理是将可控硅与磁保持继电器并联,由内部的单片机控制,在投入瞬间由可控硅承担过零投切,即电压过零时刻投入,随后磁保持继电器闭合,可控硅断开,投入动作完成,切除时先由可控硅导通接替磁保持继电器,然后磁保持继电器触点断开,数周波后关闭可控硅发出信号,在电流基本为零时可控硅断开,不再导通,切除动作完成。 产品说明书
过零投切,涌流小。可控硅开关与磁保持继电器并联,从而实现电压过零导通和电流过零切断,在接通后依靠继电器维持其工作。
完善的保护功能。采用单片机控制投切,智能检测可控硅、继电器以及输入电源和负载的运行状况,从而具有完善的保护功能。
功耗小: 磁保持继电器和可控硅互补工作,控制装置只在投切动作瞬间耗电,平时几乎不耗电:且开关接触电阻小,发热小,不用外加散热片和风扇,整体功耗降至极限。安全可靠性高;控制信号与一次回路、复合开关内部电路完全隔离。抗干扰能力强,工作安全可靠。
序号 类型 规格 配电容器容量 额定电流
1 共补SP-CCS1-0.4 10kvar 20A
2 15kvar 30A
3 20kvar 40A
4 25kvar 47A
5 30kvar 55A
6 分补SP-CCS1-0.25 10kvar 20A
7 15kvar 30A
8 20kvar 40A
9 25kvar 47A
10 30kvar 55A
技术参数
额定电压:AC380V±15%  50HZ±20%;
最大通断电流:70A;
连接方式:△、Y型接法;
电源电压谐波畸变率≤5.0%;
控制电压:直流电压12V/5mA
本机功耗:≤5W;
磁保持继电器机械寿命:100万次。

环境温度
温度范围:-25℃~+55℃;
海拔高度:不超过2000m;
大气条件:空气湿度不超过90%;
环境条件:介质无导电尘埃。
