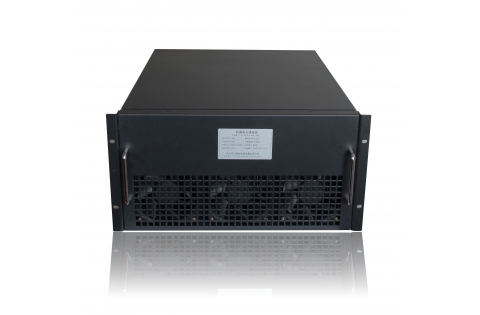

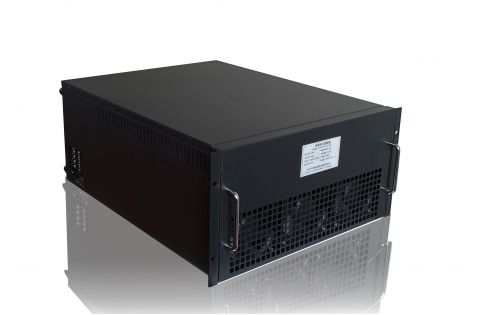

有源模块(SP-APU) SP-APU是基于电力电子技术,结合电能质量治理需求而设计开发的一种并网变流器功率模块,内部集成大功率IGBT变流器件、驱动模块、采样控制单元、直流支撑电容、链接电抗器、高频滤波支路、预充电回路等并网逆变器主要部件;预设完善的软件,可以实现有源滤波(APF)、无功发生器(SVG)、不平衡补偿(零序和负序补偿)等功能;用户通过简单的接线即可实现组柜使用。 产品说明书
三电平拓扑:采用T型三电平拓扑结构,兼顾两电平安全性和I型三电平低输出电流纹波和低损耗优点;
模块化设计:仿照抽屉结构进行设计,体积小重量轻,具有易于安装和拆卸的优点;
主要散热器件放入独立风道,为设备散热创造良好条件;
多机并联技术:分布式控制设计,提高整体装置运行可靠性;采用高速互联技术,
避免采样CT相互串联;可不限台数、不限功能并联,方便不同容量组合使用;
智能控制单元:采用ARM+FPGA双核心硬件设计,全数字化控制;
保护功能:具有交流过电压、交流欠电压、交流掉电、直流过压、过热等完备的保护;
精准的控制算法:采用改进型DFT算法,对提取电流分量进行相位补偿,消除采样和计算延时。

结构

模块式

工作电压

三相四线 275V~435V

内部熔断器保护

自带

并联运行数量

无限

谐波补偿次数范围

2~50

谐波补偿次数选择

2~50次可选并可设置补偿率

散热模式

智能风冷

拓扑结构

T型三电平

等效开关频率

25.6kHz

瞬时响应时间

40us

全响应时间

10ms

无功补偿目标功率因数

容性0.9到感性0.9可设置

负序与零序补偿功能

补偿模式选择

四种模式可选:仅谐波、仅无功和不平衡、优先谐波、优先无功和不平衡

智能分配补偿容量

根据补偿模式,智能分配谐波、无功和不平衡的补偿容量

控制算法

瞬时无功及DFT

控制器架构

ARM(带浮点处理器) + FPGA 全数字控制

参数设定功能

波形显示

频谱显示

通讯接口

RS485\RS422\以太网\CAN  Modbus

与无功补偿电容并联运行

可以

谐波滤除率

97%

满载损耗

2%

并机智能冗余功能

具备

多机联网监控功能

具备

型号

额定电压电流

外型尺寸(宽x高x深)

SP-APUH-050

400V 50A

482x237x575

SP-APUH-075

400V 75A

482x237x575

SP-APUH-100

400V 100A

482x237x575

SP-APUH-150

400V 150A

500x280x575

SP-APUM-050

400V 50A

482x237x575

SP-APUM-075

400V 75A

482x237x575

SP-APUM-100

400V 100A

482x237x575

SP-APUM-150

400V 150A

500x280x575

SP-APUS-050

400V 50A

482x237x575

SP-APUS-075

400V 75A

482x237x575

SP-APUS-100

400V 100A

482x237x575

SP-APUS-150

400V 150A

500x280x575
