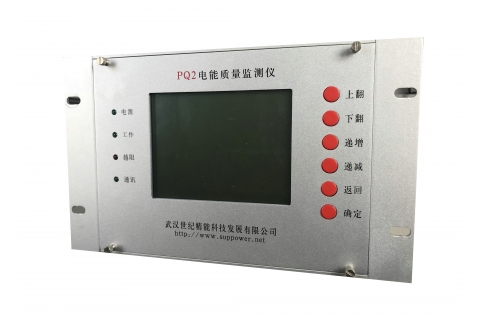

电能质量监测仪 随着我国国民经济的蓬勃发展,电力负荷急剧加大,特别是冲击性和非线性负荷容量不断增长,使得电网发生波形畸变、电压偏差、闪变和三相不平衡等电能质量问题。 电能质量监测仪(SP-PQII)以其精度高、功能全、使用方便,而受到电力、冶金、铁路等系统用户的普遍欢迎。适用于500KV、220KV、110KV和35KV变电站及用电大户。同时也适用于一切10KV进线的电力用户。 产品说明书
功能与特点
·  稳态参数测量
  可测量电网频率、频率偏差、电压偏差、电压与电流真有效值、基波有效值、电压、电流谐波(2~50次)、间谐波、三相电压电流不平衡度、电压波动与闪变值、
  电压电流正序、负序、零序、电压电流初始相位、视在功率、有功功率、无功功率、功率因数。
·  暂态参数测量:
   可测量电压骤升、骤降、中断等信息,具有事件录波功能。录波可设定为手动触发或自动触发。
·  具有谐波越限保护功能,提供报警、 跳闸继电器接点;
·  仪器支持TCP/IP、RS232/485等多种通讯方式,支持IEC-103规约,可方便地融入综自系统,仪器配备工控级嵌入式10/100M自适应网卡,连接可靠,长期运行稳定性好。多台PQII上位机联网可以组成电能质量监测与管理系统。

项 目

参    数

通 道 数

A、B、C三相电压   A、B、C三相电流

测量范围

电压 0~100V ,220V.380V可定做。 电流 0~6A

测频误差

≤0.01Hz

谐波误差

精度满足国标A级要求

间谐波误差

同谐波

电压偏差误差

≤0.2%

三相不平衡度误差

≤0.2%

电流不对称因数

≤0.2%

闪变误差

Pst≤5%  Plt≤5%

波动误差

≤0.5%

相角误差

≤0.2º

功率误差

≤0.5%

事件录波

事件发生前5个周波,事件发生后5个周波

显 示 屏

320×240中文宽温液晶屏

工作电源

AC  220V±20%  频率 45Hz~55Hz  DC   220V±20%

功 耗

≤10VA

环境温度

-25℃~75℃

相对湿度

0~90% 无冷凝

外观尺寸

252×182×290(宽×高×深)

重 量

2.5Kg

功能特点

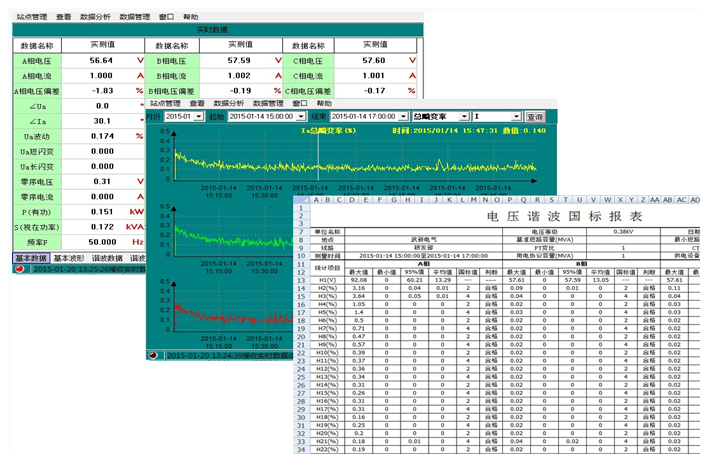

电能质量分析系统软件简介:

电能质量分析软件是一套以C++语言编写的专业的电能质量分析平台,实现了对RDK-PQI/RDL-PQMS系列仪器的全兼容,软件分析功能强大,操作简便,可以对多点电能质量监测仪进行统一管理,并以曲线、图表、统计报表、越限图表等综合工具帮助您迅速查找电能质量干扰点及干扰原因,为电能质量治理提供了充足、直观的数据。


实时监测功能
Ÿ 实时接收显示现场测试数据、波形、频谱,矢量图,并具有数据打印、导出功能。
Ÿ 手动存储瞬时分析值
Ÿ 在线判定各参数是否越限,以不同颜色或闪动报告越限数据项。
远程参数设置功能
可远程读取并修改监测仪各种参数设置,如电压变比、电流变比、额定电压、接线方式、通讯速率以及其他各种测量参数定值。
图形输出功能
输出各参数的趋势曲线,可对曲线进行对比、缩放、平移操作,并可将图片导出为JGP或BMP格式,其项目包括:
基波电压、基波电流长期趋势曲线;
电压、电流总畸变率长期趋势曲线;
电压、电流各次谐波长期趋势曲线;
电网频率趋势曲线;
长闪变(Plt)、短闪变(Pst)趋势曲线;
电压三相不平衡度以及电压、电流序分量趋势曲线;
功率及功率因数趋势曲线;
各参数分布饼图、柱形图
报表输出功能
报表软件为您定制了多种格式的报表,此种报表可自动生成,并且您可利用报表编辑器任意生成您需要的报表格式,编辑器操作简单,使用方便,可令您随心所欲的自由设计报表,支持HTML和WORD格式的报表及打印;。
按月、日、时或任意时间段生成电能质量综合统计报表,包括各参数的最大值、最小值、平均值,95%概率值;
基波及谐波电压、电流报表;
电网频率、电压偏差报表;
电压三相不平衡度,电压、电流序分量报表;
长时间闪变值(Plt)、短时间闪变值(Pst)报表;
谐波功率报表:包括有功功率、视在功率、谐波功率;
查询与召唤功能
Ÿ   可按时间和按类型查询告警事件记录及跳闸事件记录;
Ÿ   可根据事件记录召唤暂态触发数据;
Ÿ   可按时段召唤动态记录数据,动态数据时间间隔可设,最小时间间隔为3s。

电能质量监测仪及系统各种用户应用案例图示:

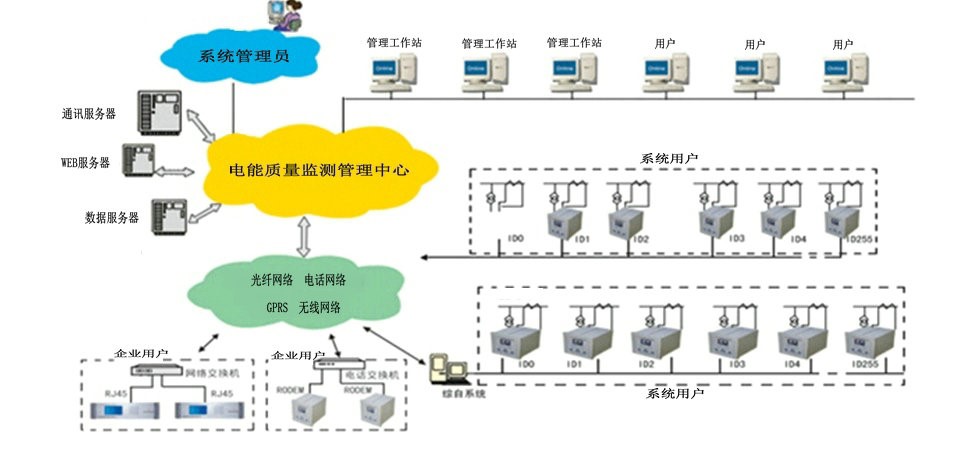

1)系统用户及各类企业用户电能质量监测系统总体架构:

系统组成
数据服务器、WEB服务器、监测设备等组成,并配合强大的数据分析软件,最大程度地实现信息的集成和资源的共享。通过本系统的实施,能自动采集各监测点的历史数据和实时数据,通过WEB服务器,本系统内的各工作站可以查看各监测点的历史数据和实时数据,并可以对历史数据进行分析,实现各监测点的统一管理、统一调度。

数据服务器
本系统采购SQL Server数据库能自动采集各监测点的实时数据和历史数据,并保存于数据库中,以备分析。数据库采购双硬盘互为镜像,更有力地防止数据丢失。

WEB服务器
各个用户通过对WEB服务器的访问,实时查看各站点数据波形、频谱等,并可以对历史数据统计生成任意时间段的报表。

* 系统采用典型的三级分布式结构;
* 数据自动上传至SQL Server数据库并通过WEB服务器发布;
* 以IE浏览作为用户界面,人机对话友好;
* 安全的权限控制,充分保障数据安全。

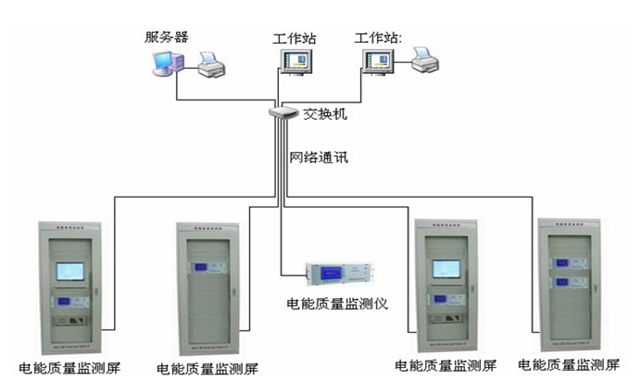

2)一般用户电能质量监测总体架构:
* 系统采用典型的二级分布式结构;
* 数据自动上传或者主动召唤至服务器分析统计。各工作站采用C/S或者B/S模式进行数据查询;
* 软件功能强大。系统设计简洁。人机对话友好;
* 安全的权限控制,充分保障数据安全。
