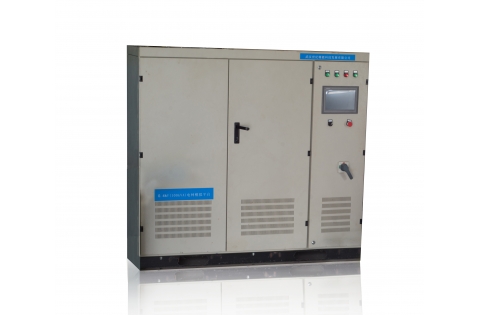

电能质量实验平台(SP-PQTP) 电能质量模拟装置可以再现电力系统中各种典型的电能质量问题,包括电压质量与电流质量问题。电力系统中电压及电流电能质量问题的再现,便于实验室环境下对电能质量问题进行实物研究。其丰富的模拟功能也可以作为各种电力电子装置运行试验的平台,考验电力电子装置的补偿性能及电网生存能力。电能质量扰动平台可根据用户需求定制电压等级,不同的电压等级及功率要求采用相应的拓扑结构 产品说明书
电网模拟装置技术指标

控制模式

全数字

电压等级

0.4kV/0.69kV/6kV/10kV/35kV(支持定制)

暂降范围

0~20%额定电压可调

波动范围

±20%

三相不平衡度

0~20%范围内可调

输出电压谐波

2~50次,单次可调,随机组合

输出电压频率范围

45~66Hz,分辨率为0.1Hz

波动与闪变

0~20%0.5~25Hz可设置

功率器件

IGBT

效率

97%


模拟负载技术指标

控制模式

全数字

电压等级

0.4kV/0.69kV/6kV/10kV/35kV(支持定制)

暂降范围

0~20%额定电压可调

波动范围

±20%

三相不平衡度

0~20%范围内可调

输出电流谐波

2~50次,单次可调,随机组合

波动与闪变

0~20%0.5~25Hz可设置

功率因数

-1~1范围内连续可调

功率器件

IGBT

效率

97%

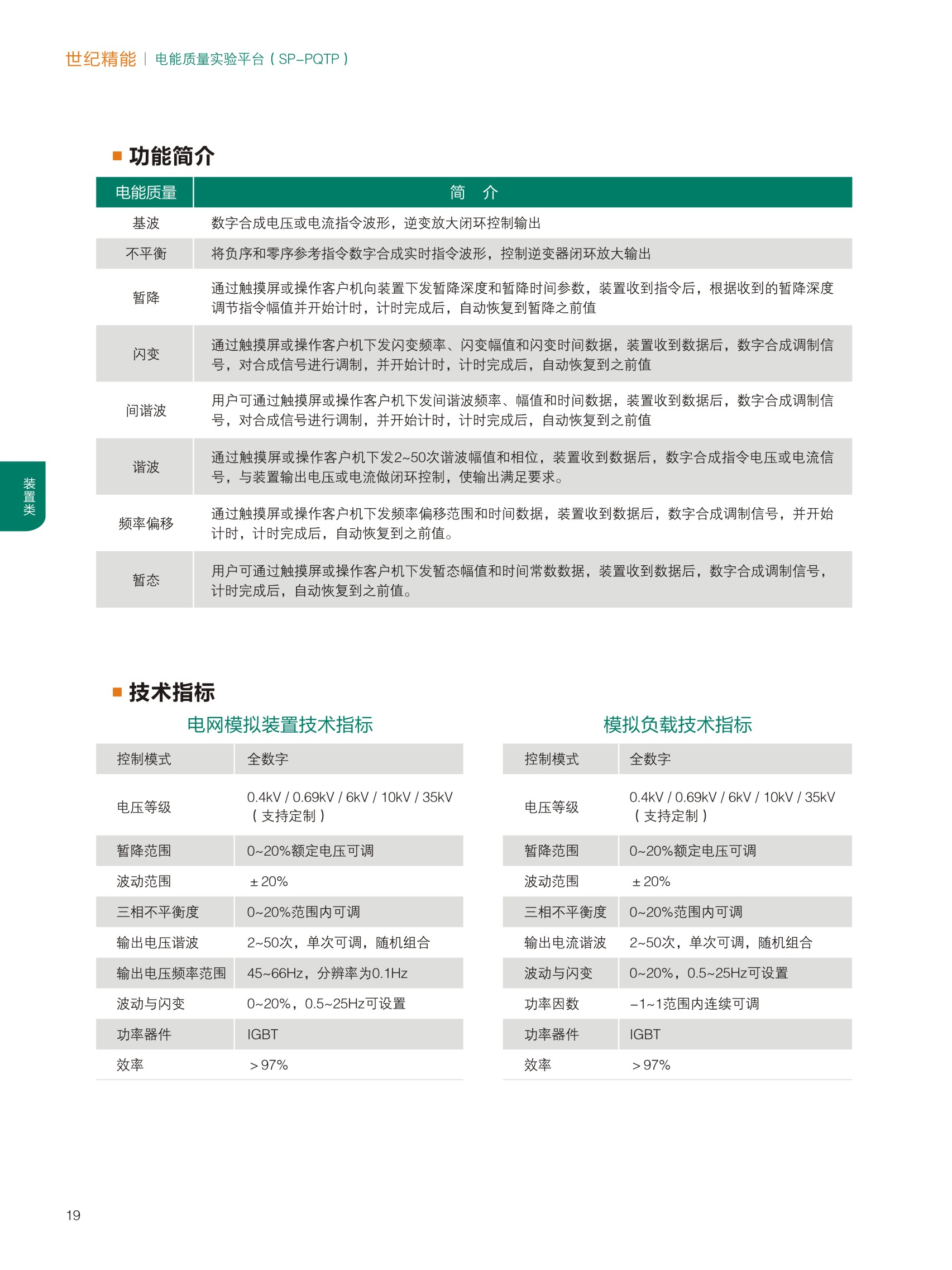

电能质量

简介

基波

数字合成电压或电流指令波形,逆变放大闭环控制输出

不平衡

将负序和零序参考指令数字合成实时指令波形,控制逆变器闭环放大输出

暂降

通过触摸屏或操作客户机向装置下发暂降深度和暂降时间参数,装置收到指令后,根据收到的暂降深度调节指令幅值并开始计时,计时完成后,自动恢复到暂降之前值

闪变

通过触摸屏或操作客户机下发闪变频率、闪变幅值和闪变时间数据,装置收到数据后,数字合成调制信号,对合成信号进行调制,并开始计时,计时完成后,自动恢复到之前值

间谐波

用户可通过触摸屏或操作客户机下发间谐波频率、幅值和时间数据,装置收到数据后,数字合成调制信号,对合成信号进行调制,并开始计时,计时完成后,自动恢复到之前值

谐波

通过触摸屏或操作客户机下发2~50次谐波幅值和相位,装置收到数据后,数字合成指令电压或电流信号,与装置输出电压或电流做闭环控制,使输出满足要求。

频率偏移

通过触摸屏或操作客户机下发频率偏移范围和时间数据,装置收到数据后,数字合成调制信号,并开始计时,计时完成后,自动恢复到之前值。

暂态

用户可通过触摸屏或操作客户机下发暂态幅值和时间常数数据,装置收到数据后,数字合成调制信号,计时完成后,自动恢复到之前值
