低压串联电抗器（CKSG）_武汉世纪精能科技发展有限公司

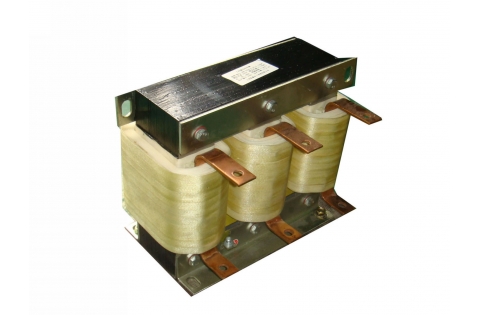

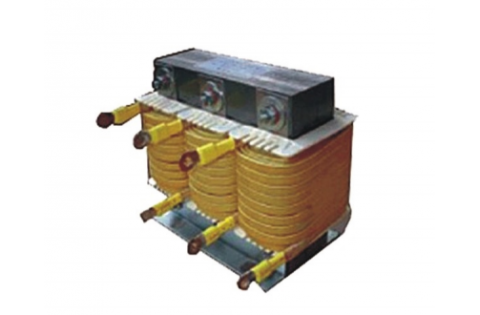

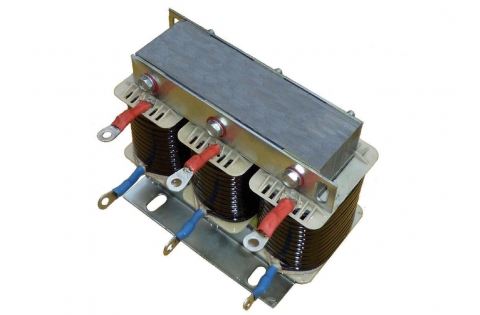

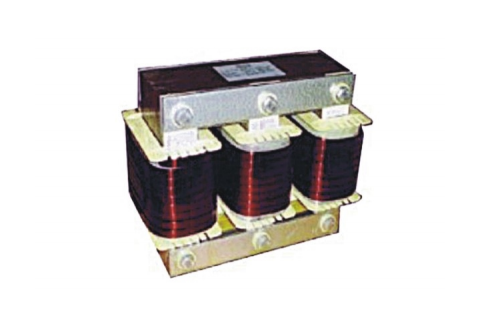

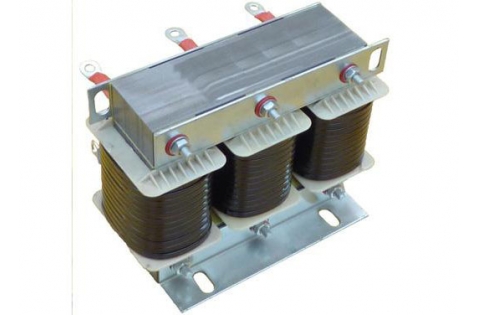

低压串联电抗器（CKSG） 该系列干式串联电抗器用于低压无功补偿柜中，与电容器串联，当低压电网中有大量整流、变流装置等谐波源时，其产生的高次谐波会严重危害主变及其他电器设备的安全运行。本系列电抗器选用优质低损耗硅钢片，优质电磁线和F级绝缘材料，采用先进和独特的生产工艺精工制作而成。具有设计紧凑、结构合理、外形美观、价格合理、低噪音、低损耗、低温升、性能稳定、质量可靠之特点。广泛用于35千伏及以下电力系统中，与并联电容器组串联，抗涌流，抑制谐波，提高系统功率因数和电能质量指标。产品说明书

l 执行标准： GB/T10229-1988电抗器；
JB/T5346-1988串联电抗器；
DL462-1992高压并联电容器用串联电抗器订货技术条件；
l 可用于400V、660V等系统；
l 额定绝缘水平2kV/min；
l 各部位的温升限制：不超过90K；
l 噪声不大于45dB；
l 能在工频加谐波电流不大于1.35倍额定电流下长期运行；
l 三相电抗器的任意两相电抗值之差不大于1.35倍额定电流下长期运行；
l 三相电抗器的任意两相电抗值之差不大于±3%；
l 耐温等级F级（155℃）。

电抗器型号、规格	配电电容器（kvar）	外形尺寸（长宽高）	安装尺寸（长宽孔径）	参考重量（kg）
电抗器型号、规格	配电电容器（kvar）	外形尺寸（长宽高）	安装尺寸（长宽孔径）	参考重量（kg）
CKDG-0.24/0.25-6%	4	160170190	608011	9.96
CKDG-0.3/0.25-6%	5	160170190	608011	9.12
CKDG-0.48/0.25-6%	8	160170190	608011	10.8
CKDG-0.6/0.25-6%	10	170170200	6010011	13.92
CKSG-0.9/0.45-6%	15	245180205	12010011	21.92
CKSG-1.44/0.45-6%	24	285200215	14011011	29.64
CKSG-1.8/0.45-6%	30	285200215	14011011	31.92
CKSG-2.16/0.45-6%	36	285210215	14012011	35.76
CKSG-2.7/0.45-6%	45	285210210	14013011	42.6
CKSG-2.88/0.45-6%	48	285210210	14013011	40.2
CKSG-3.6/0.45-6%	60	285240255	14014011	51.24

说明：

1、以上参数仅为常规型号的参考数据，具体参数以出厂产品为准；
2、尺寸为单面上下出线方式；
3、设计温升为工频额定电流下；
4、过载能力：工频额定电流1.35倍。

使用条件
l 安装位置：户内；
l 环境温度：-25℃~+45℃；
l 标准海拔：≤1000m；
l 相对湿度：月平均相对湿度≤90%，日平均相对湿度≤95%；
l 抗震强度：能承受地震烈度为8度的作用而不受损；
l 环境要求：通风，无有害气体、蒸汽及无导电性或爆炸性尘埃的区域。
注：当有特殊使用条件时，由用户在订货前提出补充条件。
