晶闸管快速投切模块（SP-TF3）_武汉世纪精能科技发展有限公司

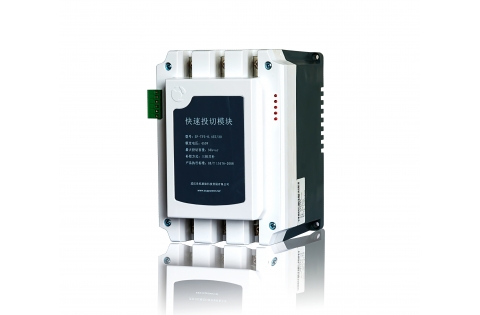

晶闸管快速投切模块（SP-TF3） SP-TF3型晶闸管快速投切模块采用无触点的晶闸管作为电子开关，该型模块单元组由晶闸管、散热器、排风扇、控制电路板以及安装支架等元器件组成，对电力电容器组采用过零快速投切，具有投入无涌流、切除无过压、无电弧重燃、无噪音、响应时间快、使用寿命长、可频繁投切等特点。并且具备过温保护、运行指示等功能。适用于普通的工业用电场合。产品说明书

使用条件
环境温度：-10℃~+55℃；
海拨高度：不超过2000m；
大气条件：空气湿度不超过90%；
环境条件：介质无导电尘埃。

2 主要参数

功耗：小于30VA；
风扇：DC 9V~24V 2000~2500转/分；
电压等级：0.4kV-0.48kV；
连接方式：△、Y型接法；

型号	额定电压（kV）	补偿容量（kvar）
SP-TF3-0.25S/20	0.25	20
SP-TF3-0.25S/30	0.25	30
SP-TF3-0.25S/40	0.25	40
SP-TF3-0.28S/20	0.28	20
SP-TF3-0.28S/30	0.28	30
SP-TF3-0.28S/40	0.28	40
SP-TF3-0.4T/20	0.4	20
SP-TF3-0.4T/30	0.4	30
SP-TF3-0.4T/40	0.4	40
SP-TF3-0.45T/20	0.45	20
SP-TF3-0.45T/30	0.45	30
SP-TF3-0.45T/40	0.45	40
SP-TF3-0.48T/20	0.48	20
SP-TF3-0.48T/30	0.48	30
SP-TF3-0.48T/40	0.48	40

基本尺寸

名称	尺寸规格（mm）	名称	尺寸规格（mm）
底部安装高度	204	底部安装宽度	143
安装孔孔径	ф5×25	安装孔孔距	132×193

安装注意事项
安装前请务必详细参照2.2中所列的各项基本尺寸参数，确定好安装底板的规格尺寸，预先设定好底板安装孔的孔径、间距，做好安装前的准备工作。
安装时需充分考虑电气安全间隙，不允许破坏箱（柜）体内各种导线的绝缘面。
各项紧固件的安装必须牢固可靠。
