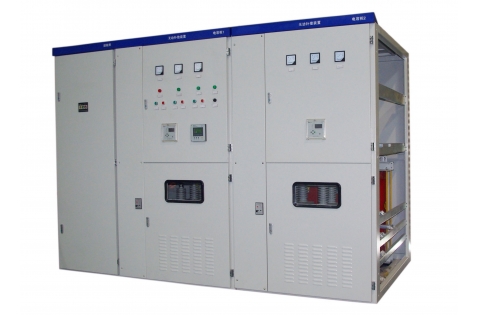

动态无功补偿柜SP-TSC TSC系列可控硅动态无功补偿装置采用全智能控制,由控制器、可控硅组成的无触点开关、放电电阻、电容器、电抗器,保护元件组成。控制器实时跟踪测量负荷的功率因数、无功电流等,动态控制投切不同组数的电容器,以保证功率因数始终满足设定要求。TSC动态无功补偿装置的相应速度快,投切无冲击、无涌流、无过渡过程,节能降耗效果显著。具有降低损耗、稳定负载电压。增加变压器带载能力等功能,既动态快速跟踪负荷变化又克服了传统无功补偿装置对电容器所产生的危害和自身固有的缺陷。 产品说明书
l 可就地补偿,也可集中补偿;
l 实行三相或分相动态补偿;
l 实时跟踪负荷变化、动态补偿无功功率,实现过零投切,投切过程无冲击,无涌流、无过渡,最大限度延长电容器使用寿命;
l 动态抑制谐波,运行安全可靠;
l 抑制电压闪变,提高电压质量,降低网损和变压器损耗,增加变压器容量;
l 在外部故障或停电时自动退出,送电后自动恢复运行;
l 微机控制,智能优化投切方式,实现无人值守,并具有串行通讯功能;
l 在规定的动态相应时间内,多级补偿一次到位。
类型 型号 补偿容量 电压等级 外形尺寸 备注
三相共补 (kvar) (kV) (长xx高)
SP-TSC1-0.4/90 90 0.4 800*600*2200
SP-TSC1-0.4/120 120 0.4 800*800*2200
SP-TSC1-0.4/150 150 0.4 800*800*2200 所有回路三相共同补偿,标配6%电抗器
SP-TSC1-0.4/200 200 0.4 1000*800*2200
SP-TSC1-0.4/270 270 0.4 1000*800*2200
SP-TSC1-0.4/300 300 0.4 1000*1000*2200
SP-TSC1-0.4/360 360 0.4 1000*1000*2200
SP-TSC1-0.4/400 450 0.4 1200*1000*2200
三相分补 SP-TSC2-0.4/90 90 0.4 800*800*2200 所有回路均可分相,标配6%电抗器
SP-TSC2-0.4/150 150 0.4 1000*800*2200
SP-TSC2-0.4/200 200 0.4 1000*800*2200
SP-TSC2-0.4/270 270 0.4 1000*1000*2200
SP-TSC2-0.4/300 300 0.4 1000*1000*2200
SP-TSC2-0.4/360 360 0.4 1200*1000*2200
混合补偿 SP-TSC3-0.4/150(15) 150(15+135) 0.4 1000*800*2200 部分分相补偿,部分三相共同补偿,标配6%电抗器
SP-TSC3-0.4/180(30) 180(30+150) 0.4 1000*1000*2200
SP-TSC3-0.4/240(45) 240(45+195) 0.4 1000*1000*2200
SP-TSC3-0.4/270(45) 270(45+225) 0.4 1000*1000*2200
SP-TSC3-0.4/300(60) 300(60+240) 0.4 1200*1000*2200
SP-TSC3-0.4/360(60) 360(60+300) 0.4 1200*1000*2200
SP-TSC3-0.4/420(75) 420(75+345) 0.4 1200*1000*2200
SP-TSC3-0.4/480(90) 480(90+390) 0.4 1200*1000*2200
SP-TSC3-0.4/500~1500 主辅柜具体设计
应用范围
l 负荷功率因数偏低,线路电压降大,需要进行无功功率补偿的场合;
l 应用于负载功率因数变化范围大,变化速度快的场合;
l 对电压波动和动态补偿有较高要求的用电场合;
l 广泛应用于电力,机械制造,汽车,冶金、造船、港运,铁路,煤矿、化工、油田等行业。

补偿方式
方案一:集中补偿
针对变压器进行集中治理,可有效滤除公共母线谐波电流,保证谐波电流不流入变压器。
适用现场:非线性负载数量较多,单个负载功率较小的场合。
方案二:支路补偿
针对电网中谐波含量较大的支路进行滤波,保证该支路谐波电流不会流入公共母线。针对现场:非线性负载集中在同一支路。
方案三:就地补偿
针对负载进行就地滤波,保证谐波电流不会干扰到其他负载。
使用现场:大功率、非线性负载。

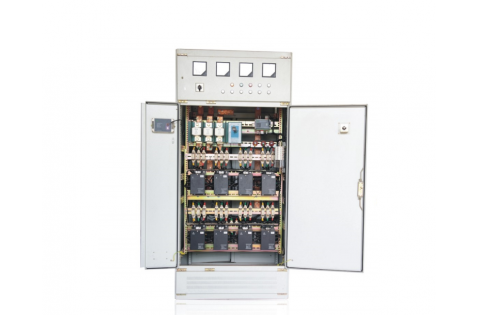

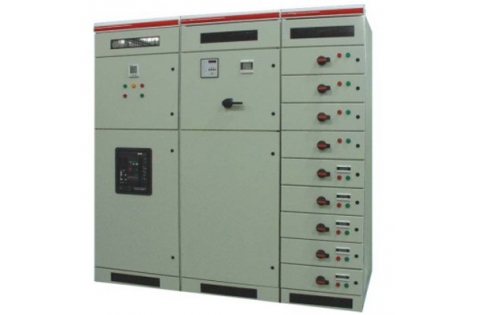

相关产品hot products
