有源电力滤波器(SP-APF) 有源电力滤波器(APF)是一种用于动态抑制谐波、补偿无功的新型电力电子装置,它能够对大小和频率都变化的谐波以及变化的无功进行补偿,其应用可克服LC滤波器等传统的谐波抑制和无功补偿方法的缺点(传统的只能固定补偿),而且可以既补谐波又补无功,实现了动态跟踪补偿。 SPAPF基于现代电力电子变流技术和实时数字控制手段,可用于解决1kV电压等级以下的2~50次谐波、无功功率、零序负序不平衡等电能质量问题和调节输电远端电压,有效提升输配电网络的能效,提高可靠性的一种解决方案。 产品说明书
我公司生产的“有源电力滤波器”(以下简称“SP-APF”),具有以下特性:
l 采用ARM+FPGA双硬件全数字控制核心,结合并行运算和串行处理的优势,减小运算的延时对控制的影响,并兼顾控制灵活性;
l 一键自动并网补偿,简化用户的操作;
l 可选择无功、谐波、不平衡单独补偿,也可实现混合补偿;
l 可选择电压、无功混合控制;
l 补偿谐波时,可补偿2~50次谐波,并可对25次以下各奇次谐波进行补偿率设置;
l 混合补偿模式下,自动限制输出电流,永不过流;智能分配无功、谐波和不平衡补偿电流;
l 先进的检测算法,避免负载突变对设备安全运行的影响;
l 先进的电流控制算法,无静差输出电流;
l 可不限数量并联运行。

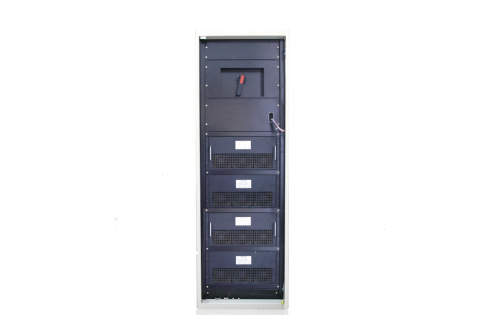

结构 柜式
额定电压 400V 690V 1140V
内部熔断器保护 自带
单柜容量范围 50~2000A
谐波补偿次数范围 2~50
谐波补偿次数选择 2~25次奇数次可选并可设置补偿率、2~25次偶数和25~50次可选
散热模式 智能风冷
拓扑结构 T型三电平
等效开关频率 25.6kHz
瞬时响应时间 0.1ms
全响应时间 20ms
无功补偿目标功率因数 容性0.9到感性0.9可设置
负序与零序补偿功能
补偿模式选择 四种模式可选:仅谐波、仅无功和不平衡、优先谐波、优先无功和不平衡、电压控制
智能分配补偿容量 根据补偿模式,智能分配谐波、无功和不平衡的补偿容量
控制算法 瞬时无功及DFT
控制器架构 ARM(带浮点处理器) + FPGA 全数字控制
参数设定功能
波形显示
频谱显示
通讯接口 RS485\RS422\以太网\CAN  Modbus
与无功补偿电容并联运行 可以
谐波滤除率 97%
满载损耗 2%
并机智能冗余功能 具备
多机联网监控功能 具备
