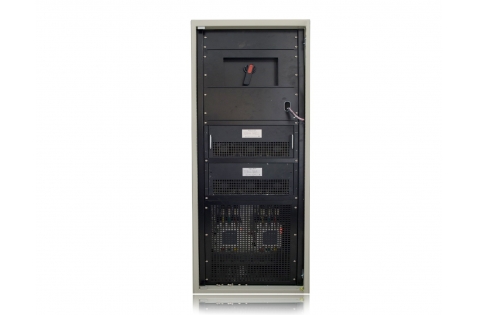

混合型补偿装置(SP-HVHC) SP-HVHC采用有源器件SPU与无源器件TSC相结合,具有有源设备响应速度快,补偿精度高的优点,又兼顾无源设备价格低的特点。传统TSC补偿为提高补偿精度,采用编码方式分多支路;负载不平衡时,还需考虑三相分别编码控制;SP-HVHC中有源部分用来调节TSC支路的级差容量和负载零负补偿,降低无源TSC支路容量选择的难度,有效减少无源TSC支路数量,从而实现SVG无级平滑动态调节的优点,有效降低SVG使用成本。 产品说明书
采用ARM+FPGA双硬件全数字控制核心,结合并行运算和串行处理的优势,减小运算的延时对控制的影响,并兼顾控制灵活性;
一键自动并网补偿,简化用户的操作;
响应时间小于10ms,全模块化设计,组合灵活;
根据补偿需要,自动调节有源与无源模块的输出配比;
谐波补偿功能,可补偿3、5、7、9、11、13、15、17、19、21、23次等特征次谐波,并支持补偿率可选零序和负序电流补偿,平衡相间有功和无功功率,完美解决三相不平衡问题;
可选择电压、无功混合控制;
全面监控电容运行状态,避免电容损坏;
可不限数量并联运行。

电能质量

简介

基波

数字合成电压或电流指令波形,逆变放大闭环控制输出

不平衡

将负序和零序参考指令数字合成实时指令波形,控制逆变器闭环放大输出

暂降

通过触摸屏或操作客户机向装置下发暂降深度和暂降时间参数,装置收到指令后,根据收到的暂降深度调节指令幅值并开始计时,计时完成后,自动恢复到暂降之前值

闪变

通过触摸屏或操作客户机下发闪变频率、闪变幅值和闪变时间数据,装置收到数据后,数字合成调制信号,对合成信号进行调制,并开始计时,计时完成后,自动恢复到之前值

间谐波

用户可通过触摸屏或操作客户机下发间谐波频率、幅值和时间数据,装置收到数据后,数字合成调制信号,对合成信号进行调制,并开始计时,计时完成后,自动恢复到之前值

谐波

通过触摸屏或操作客户机下发2~50次谐波幅值和相位,装置收到数据后,数字合成指令电压或电流信号,与装置输出电压或电流做闭环控制,使输出满足要求。

频率偏移

通过触摸屏或操作客户机下发频率偏移范围和时间数据,装置收到数据后,数字合成调制信号,并开始计时,计时完成后,自动恢复到之前值。

暂态

用户可通过触摸屏或操作客户机下发暂态幅值和时间常数数据,装置收到数据后,数字合成调制信号,计时完成后,自动恢复到之前值
