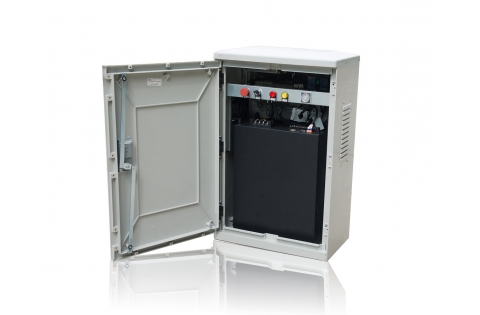

柱上有源三相不平衡补偿装置(SP-PAUC) 有源三相不平衡补偿装置是基于电力电子技术,结合电能质量治理需求而设计开发的一种并网变流器功率模块,内部集成大功率IGBT变流器件、驱动模块、采样控制单元、直流支撑电容、链接电抗器、高频滤波支路、预充电回路等并网逆变器主要部件。预设完善的软件, 可实现相间功率平衡(有功,无功),也可用于谐波治理。该产品主要针对农网三相功率不平衡造成的电压质量问题而开发的综合治理方法及其实现装置,可用以改善农网供电电压,提高供电可靠性、提高变压器及线路的输电能力及降低农网网损率 产品说明书
l 平衡负载电流;
l 提高系统中变压器的输电能力,减少变压器损耗
l 改善变压器三相输出电压;
l 同时做到静止无功补偿、谐波治理、三相不平衡;
l 改善变压器三相输出电压;
l 改善变压器三相输出电压;

参数类型

说明

工作电压

额定0.4 (三相四线制)

实际工作范围275V~435V

补偿容量

50A、100A、200A

工作频率范围

45-55

控制器架构

ARM(带浮点处理器) + FPGA 全数字控制,带故障记录

响应时间

瞬时<40us,全响应<10ms

补偿模式

可选择补偿谐波、无功、不平衡

通讯接口

RS485、RJ45

扩展通讯

GPRS、CDMA、3G

负序与零序补偿功能

多机并联

具备并机智能冗余、多机联网监控功能

满载损耗

≤2%

温升(IGBT散热器)

 29k

内部模块化设计

模块可并联并联扩展,采用光纤通讯

可听噪声

 ≤62db(柜前)

型号

适用变压器

说明

SP-CPQC-100

125kVA以下

0.4kV,三相四线制,补偿容量100A

SP-CPQC-150

200kVA以下

0.4kV,三相四线制,补偿容量150A

SP-CPQC-200

315kVA及以下

0.4kV,三相四线制,补偿容量200A
