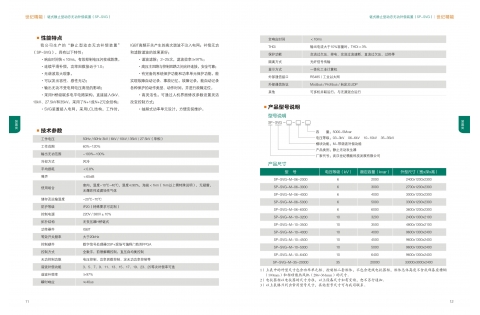

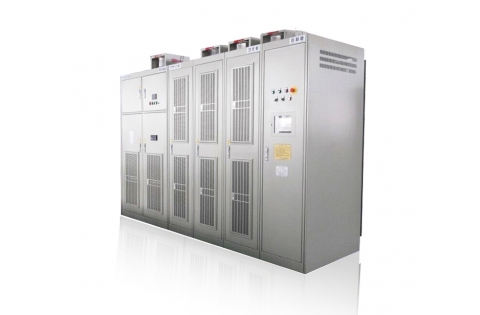

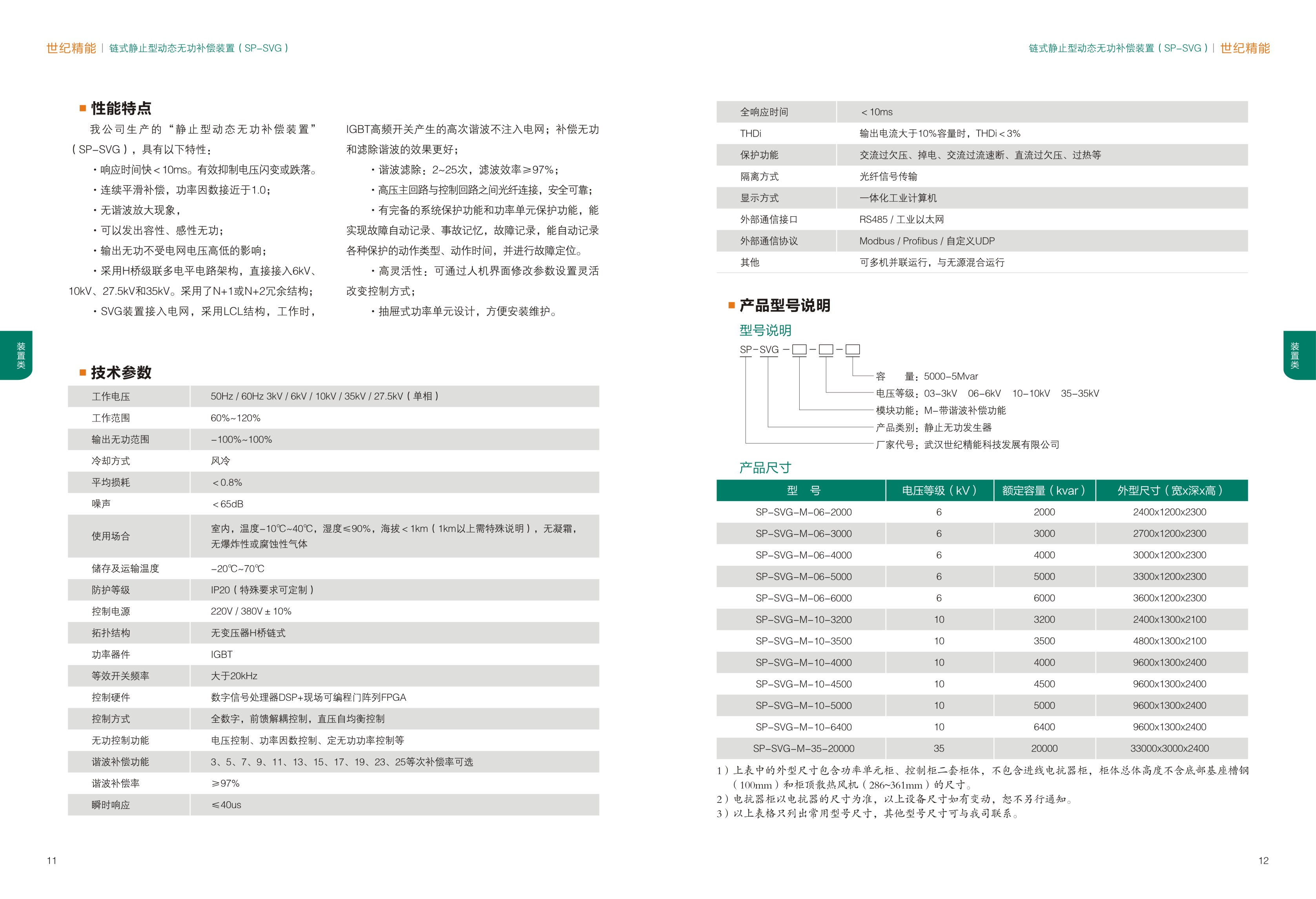

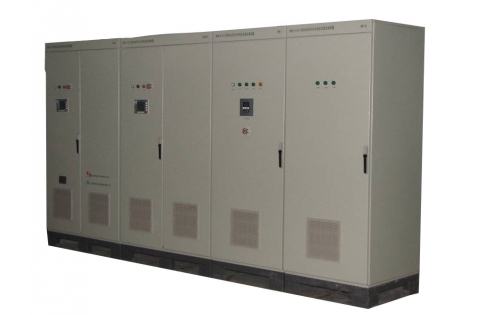

链式静止型无功发生装置SP-SVG SP-SVG与系统并联,通过实时检测负载的无功和谐波分量,采用PWM控制技术,向电网中注入幅值相等,方向相反的无功和谐波电流,实现滤除谐波和实时无功补偿的功能。SP-SVG的主电路主要包括控制系统、IGBT功率单元和电抗器部分。通过对功率单元的控制,可以调节功率单元的输出电压,进而调节电抗器上的电流,使SP-SVG吸收或发出满足要求的无功电流,实现动态无功补偿的目的;同时使SP-SVG产生指定的谐波来补偿负荷中电流谐波,实现谐波补偿的目的。 产品说明书

性能特点

我公司生产的链式静止型无功发生装置SP-SVG,具有以下特性:

l 响应时间快:SVG装置补偿响应时间可达5ms以内,真正实现动态补偿。抑制电压闪变或跌落。SVG装置可以有效的抑制电压闪变或跌落;
l 连续补偿,功率因数接近于1.0;
l 不会产生谐波放大现象;
l 可以发出容性无功,也可产生感性无功;
l 输出无功不受电网电压高低的影响;
l 采用H桥级联多电平电路架构,直接接入6kV、10kV、27.5kV和35kV。采用了N+1或N+2冗余结构;
l SVG装置接入电网,采用LCL结构,工作时,IGBT高频开关产生的高次谐波不注入电网;补偿无功和滤除谐波的效果更好;
l SVG的控制系统采用大规模可编程逻辑阵列(FPGA)进行集中全数字控制;
l 采用新型的控制算法和调制方式,并结合控制系统的超强计算能力,使SVG装置滤除谐波的能力大大增强,可滤除25次以内谐波,滤波效率达97%以上;
l 高安全性:SVG设计上遵循高压国家强制规范,高压主回路与控制回路之间光纤连接,安全可靠;
l 完善的保护和故障报警设计:SVG设置有完备的系统保护功能和功率单元保护功能,能实现故障自动记录、事故记忆,故障记录能自动记录各种保护的动作类型、动作时间,可以帮助技术人员分析故障原因,并进行故障定位;
l 高灵活性:SVG通过PLC进行现场控制,可通过人机界面修改参数设置灵活改变控制方式,具有多种标准通信协议可方便与中控系统进行通信;
l 安装、调试、维护方便:SVG功率单元按抽屉形式设计,功率单元与外接线采用接插件方式,无需人工接线,具有良好的互换性,方便更换。
工作电压 50Hz/60Hz 3kV/6kV/10kV/35kV/27.5kV(单相)
工作范围 60%~120%
输出无功范围 -100%~100%
冷却方式 风冷
平均损耗 0.8%
噪声 65dB
使用场合 室内,温度-10~40℃,湿度≤90%,海拔<1km1km以上需特殊说明),无凝霜,无爆炸性或腐蚀性气体
储存及运输温度 -20~70
防护等级 IP20(特殊要求可定制)
控制电源 220V/380V±10%
拓扑结构 无变压器H桥链式
功率器件 IGBT
等效开关频率 大于20kHz
控制硬件 数字信号处理器DSP+现场可编程门阵列FPGA
控制方式 全数字,前馈解耦控制,直压自均衡控制
无功控制功能 电压控制、功率因数控制、定无功功率控制等
谐波补偿功能 357911131517192325等次补偿率可选
谐波补偿率 97%
瞬时响应 40us
全响应时间 15ms
THDi 输出电流大于10%容量时,THDi3%
保护功能 交流过欠压、掉电、交流过流速断、直流过欠压、过热等
隔离方式 光纤信号传输
显示方式 一体化工业计算机
外部通信接口 RS485/工业以太网
外部通信协议 Modbus/Profibus/自定义UDP
其他 可多机并联运行,与无源混合运行

SVG主要功能
l 功率因数动态补偿,降低线损,节能降耗;
l 谐波动态补偿,改善电能质量,节能降耗;
l 输电系统稳定控制,提高线路传输容量;
l 维持负荷端电压,加强系统电压稳定性;
l 电压波动与闪变抑制。


型号

电压等级

额定容量

外型尺寸

SPSVG-06-020

6kV

2000kvar

2400x2300x1200

SPSVG-06-030

6kV

3000kvar

2700x2300x1200

SPSVG-06-040

6kV

4000kvar

3000x2300x1200

SPSVG-06-050

6kV

5000kvar

3300x2300x1200

SPSVG-06-060

6kV

6000kvar

3600x2300x1200

SPSVG-10-032

10kV

3200kvar

2400x1300x2100

SPSVG-10-035

10kV

3500kvar

4800x1300x2100
